«Для подземной прокладки обычно используют ВОЛС с металлической броней для защиты кабеля от внешних воздействий, однако со временем металлические элементы могут быть подвержены коррозии, существенно увеличивается вес и материалоемкость единицы длины такого кабеля, поэтому с развитием технологий создания углеродных и композитных материалов для подземной прокладки стали применяться полностью диэлектрические кабели», — пояснил заведующий кафедрой НТС МТУСИ, доцент, к.т.н. Олег Колесников.
В ряде исследований отмечается значительное влияние разрядов молнии на сигналы, передаваемые по ВОЛС – считается, что наибольшее воздействие они оказываются на ВОЛС, содержащие в своей конструкции металлические части.
Ученые МТУСИ совместно с коллегами из НИУ «МЭИ» провели ряд экспериментов для изучения влияния разрядов молнии и электромагнитного поля грозового облака на полностью диэлектрические и бронированные ВОЛС, по которым осуществляется передача данных.
Физическое моделирование грозовой активности проводилось в НИУ «МЭИ» с помощью экспериментально-измерительного комплекса «ГРОЗА», дополненного оптическим оборудованием.

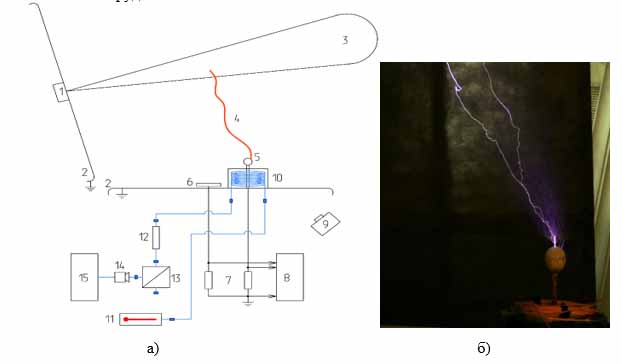

Обобщенная схема экспериментально-измерительного комплекса: а) - 1 - генератор заряженного аэрозоля; 2 - заземленные электростатические экраны; 3 - искусственное грозовое облако; 4 - искровой разряд; 5 - стержневой электрод; 6 - волоконно-оптический кабель; 7 - малоиндуктивные шунты; 8 - цифровой осциллограф; 9 - цифровой фотоаппарат; 1 О - плоская антенна; 11 - лазерный диод; 12 - механический контроллер поляризации; 13 – поляризационный светоделитель; 14 - измеритель мощности на основе фотоприемника Thorlabs Sl56C. б) -фотография искусственной молнии.
«Искусственное грозовое облако постепенно набирает максимальный заряд благодаря зарядке частиц мелкодисперсного пара в поле коронного разряда на выходе из соплового устройства, расположенного в вертикальном электростатическом экране. В экспериментах максимальный потенциал искусственного грозового облака достигал 1,2 МВ. Для инициирования и регистрации искрового разряда между искусственным грозовым облаком и заземленной плоскостью, моделирующего разряд молнии в землю, на плоскости под облаком был установлен стержневой электрод», — рассказала руководитель проекта РНФ № 23-79-10223, в рамках которого выполнялись данные исследования, доцент кафедры ТЭВН НИУ «МЭИ», к.т.н. Ольга Белова.
В результате проведенных исследований было установлено, что ВОЛС даже небольшой длины чувствительны к быстрым изменениям электромагнитного поля, вызванного близкими разрядами из искусственного грозового облака.
«Такие изменения характерны и для бронированных, и для полностью диэлектрических кабелей. Результаты исследований были опубликованы в журнале «Электротехника», 2024, №4», — прокомментировала руководитель пресс-службы МТУСИ Алина Хакимзянова.
Материал: News-w.org / Лана Попкова по материалам пресс-службы
Фото: пресс-служба
